Тройник ГОСТ 16060-70

Тройники являются одной из разновидностей фитингов. По своей сути тройник - это соединительная часть трубопроводов, которая устанавливается в местах, где необходимо осуществить разветвление в двух направлениях. Кроме этого, назначением тройников является герметичное соединение трубопроводов, а также другие вспомогательные цели.

Тройники являются достаточно распространенной деталью трубопроводов в химической, нефтехимической, нефтегазовой и нефтеперерабатывающей промышленностях. Их используют в промышленных трубопроводах для жидких и газообразных носителей. Без них нельзя обойтись в отопительных системах, системах горячего и холодного водоснабжения.

По своему исполнению тройники бывают проходными и переходными. Проходные тройники в своей конструкции имеют три одинаковых диаметра отверстий корпусов и одинаковые горловины. В отличие от проходных, конструкция переходных тройников предполагает разные диаметры горловины, а также отверстий корпуса.

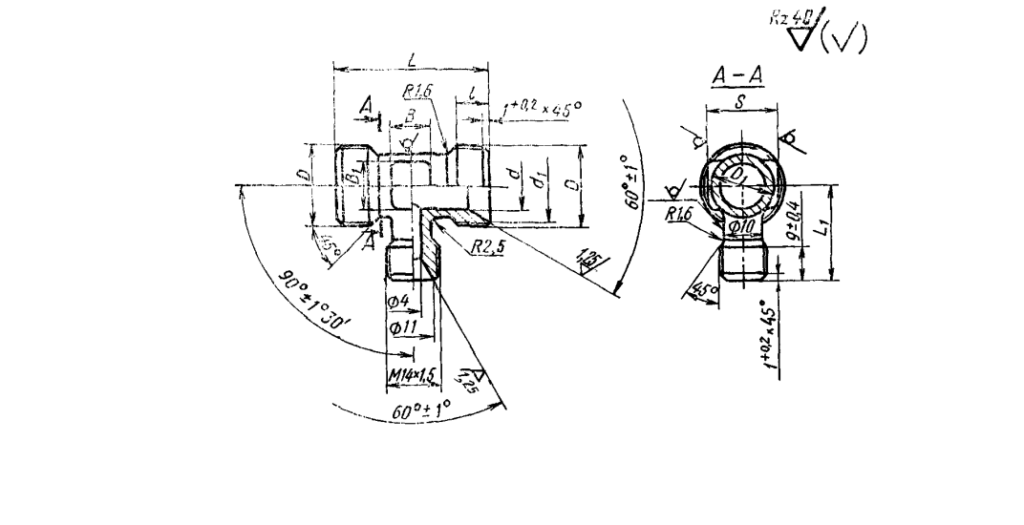

Тройник переходной с диаметром резьбы 14мм на среднем штуцере предназначенный для соединения трубопроводов по внутреннему конусу изготавливается согласно ГОСТ 16060-70. Материалом изготовления данной продукции может служить сталь марок 45, 38ХА, Х18Н9Т, 12Х18Н9Т, 13Х11Н2В2МФ, 1Х12Н2ВМФ.

Данное изделие исполнение подразумевает подключение трубы к боковому штуцеру с наружной резьбой М14, шаг 1,5, не зависимо от размеров изделия и диаметров присоединяемых вспомогательных труб. Диаметр проходного отверстия бокового штуцера составляет 4 миллиметра. Ширина горловины - 9 миллиметров. Расстояние от оси отверстия прямых штуцеров до торцевой поверхности бокового штуцера меняется в зависимости от размеров изделия от 24 до 38 мм.

В тройнике переходном изготовленном в соответствии с ГОСТ 16060-70 может меняться наружный диаметр резьбы на прямых штуцерах. Возможны варианты изготовления тройников с резьбой от М20 до М48, при этом шаг остается неизменным - 1,5. Данное изделие возможно присоединить к трубам с номинальным наружным диаметром от 12 до 38мм. Диаметр проходного отверстия в зависимости от размера присоединяемой трубы составляет от 10 до 36 мм. Также в зависимости от данного параметра изменяется ширина горловины штуцеров от 9 до 13мм. Длина изделия (межторцовое расстояние прямых штуцеров) составляет от 42 до 50 миллиметров. Номинальная масса 100 шт. изделий изготовленных из углеродистой стали составляет от 6,47 до 28,5кг.

Предприятие  Литштамп-по.рф реализует Тройник переходной с диаметром резьбы 14мм на среднем штуцере предназначенный для соединения трубопроводов по внутреннему конусу, изготовленный в соответствии стандарта ГОСТ 16060-70, собственного производства. По требованию заказчика  Литштамп-по.рф изготовит тройники переходные для соединений трубопроводов по чертежам заказчика, а также из необходимого материала, в необходимом количестве. Благодаря большим производственным мощностям, высокоточному оборудованию, современным технологиям и использованию наилучших материалов в процессе производства,  Литштамп-по.рф гарантировано изготовит только высококачественную продукцию по ценам от производителя.
