Крестовина представляет собой изделие для соединения одновременно четырех труб. Для этого в ее корпусе имеются четыре отверстия. В классическом исполнении, крестовина присоединяет трубы под углом 90 градусов относительно друг друга в одной плоскости. Также возможны и другие варианты исполнения данной детали.
В зависимости от диаметра выходных отверстий различают крестовины равнопроходные и переходные. В первом варианте все отверстия изделия имеют одинаковый диаметр. К такой крестовине могут присоединяться трубы с одинаковым номинальным диаметром. Второй вариант подразумевает разные диаметры выходных отверстий, для соединения труб разного диаметра.
Крестовины переходные для соединений трубопроводов по наружному конусу
могут быть изготовленные в соответствии со стандартом ГОСТ 13968-74. Материалом изготовления данного изделия может служить сталь марок 45, 12Х18Н9Т, 13Х11Н2В2МФ, алюминиевый сплав, бронза.

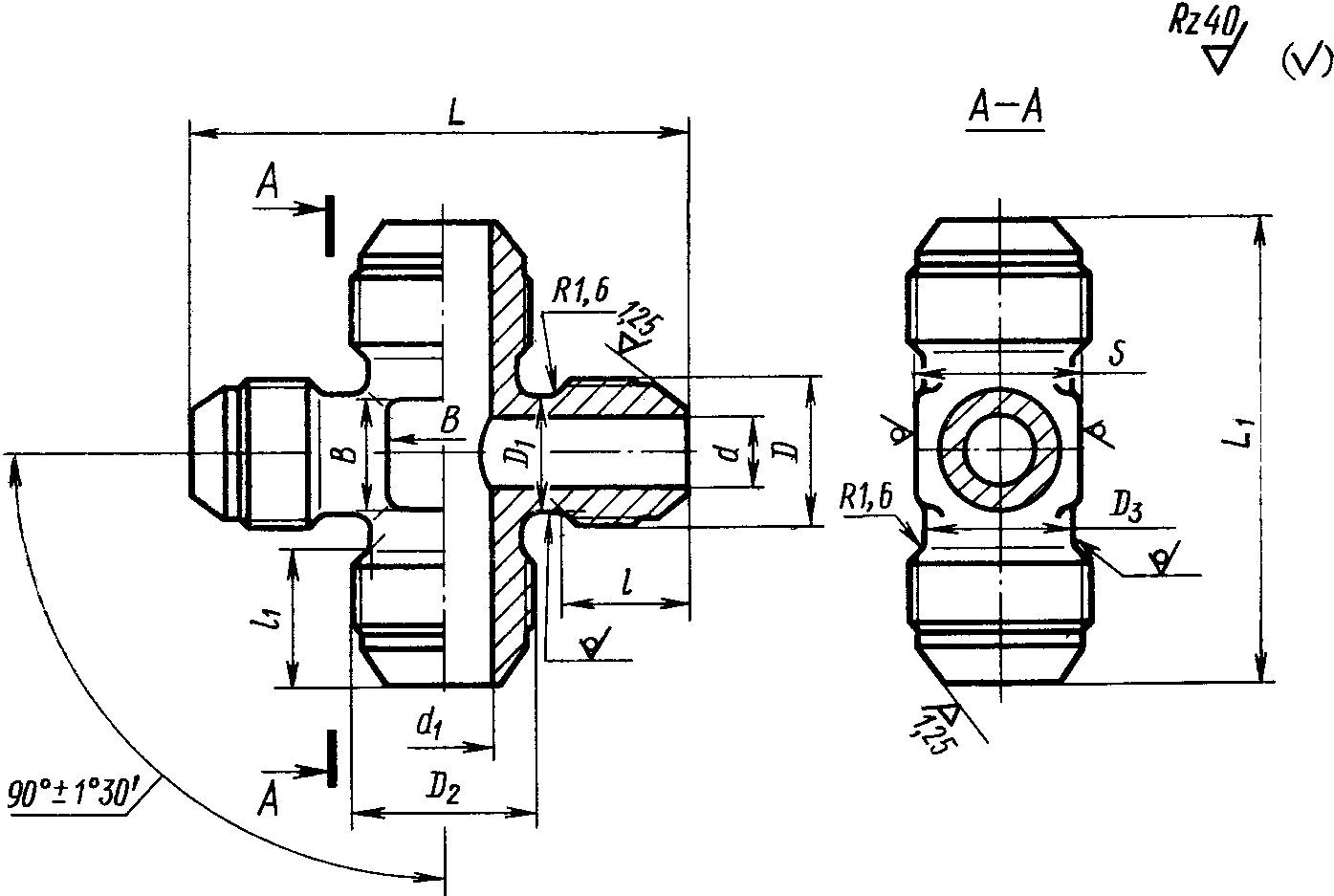

В соответствии с ГОСТ 13968-74 крестовины могут иметь три варианта исполнения. Исполнение 1. Крестовина имеет три штуцера для присоединения труб с одинаковым номинальным диаметром D, и один с уменьшенным D1. Исполнение 2. Крестовина имеет два штуцера для присоединения труб с одинаковым номинальным диаметром D расположенных на одной оси и два с уменьшенным диаметром D1, расположенных также на одной оси. Исполнение 3. Крестовина имеет три штуцера для присоединения труб с одинаковым номинальным диаметром D, и один штуцер с уменьшенным диаметром, причем его размер не меняется в зависимости от размеров изделия. Данный штуцер имеет резьбу М12, шаг 1. Диаметр проходного отверстия = 3,7мм.
Наружный диаметр присоединяемых труб D - от 6 до 28мм, диаметр проходного отверстия от 2,7 до 25мм. Наружный диаметр присоединяемых труб D1 - от 3 до 25мм, диаметр проходного отверстия от 1,7 до 22мм. Резьба на штуцерах с присоединением трубы диаметром D метрическая от М10 до М48, для труб D1 от М8 до М33.
Толщина горловины в зависимости от размеров на фланцах с диаметром D - от 12 до 24мм, с диаметром D1 - от 11 до 22мм. Межторцовое расстояние крестовины D - D = от 40 до 104мм, D1 - D1 = от 40 до 100 мм.
В зависимости от материала изделия определяется его масса. При этом размеры изделия для каждого материала могут быть разными. Таким образом, крестовины из:
- стали изготавливаются для труб диаметром D1 от 4 до 38 мм, масса 100шт - от 2,68 до 71,4кг;
- алюминиевого сплава изготавливаются для труб диаметром D1 от 6 до 38 мм, масса 100шт - от 1,87 до 25,2кг;
- бронзы изготавливаются для труб диаметром D1 от 3 до 24 мм, масса 100шт - от 1,96 до 29,9кг.
Предприятие Литштамп-по.рф реализует крестовины переходные для соединений трубопроводов по наружному конусу, изготовленные в соответствии со стандартом ГОСТ 13968-74, собственного производства, любого исполнения. По требованию заказчика Литштамп-по.рф изготовит крестовины по предоставленным чертежам, а также из необходимого материала. Любые необходимые партии данного изделия будут изготовлены в максимально короткий срок, при этом цена на данную продукцию будет минимальной.
