Для разветвления потока носителя в магистральном трубопроводе служат тройники. Данные изделия применяют при строительстве трубопроводов для жидкой и газообразной среды. Чаще всего их используют в химической, нефтехимической, нефтегазовой и нефтеперерабатывающей промышленности, а также в системах горячего и холодного водоснабжения и отопительных системах.
Тройник представляет собой деталь с тремя отверстиями в корпусе. В зависимости от исполнения, тройники бывают проходные и переходные. В проходных тройниках диаметр отверстий в корпусе одинаковый, в переходных - разный. По типу соединения с трубой тройники бывают приварные, резьбовые и фланцевые. Фланец тройника является соединительной частью и может быть приварным, а также иметь отверстия для болтового соединения. Кроме того, фланцевые тройники могут в своем исполнении иметь фланцы как на всех штуцерах, так и на отдельно взятом штуцере.

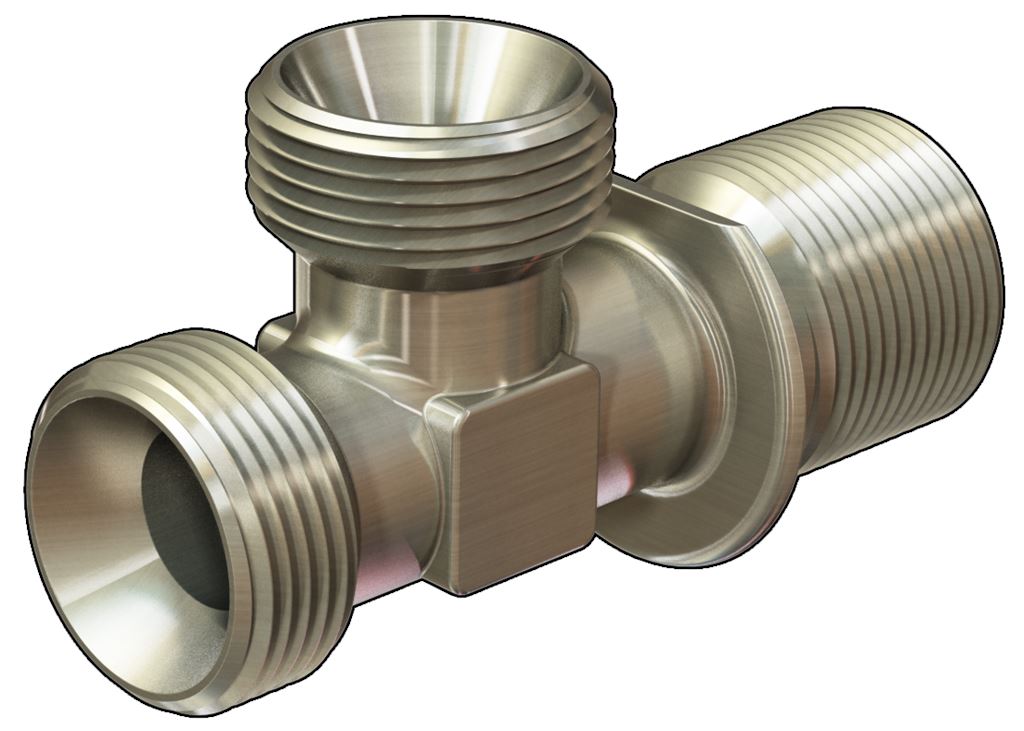

Тройник фланцевый несимметричный для соединений трубопроводов по внутреннему конусу изготавливается согласно требованиям ГОСТ 16062-70. Материалом изготовления данной продукции может служить сталь, марок 45, 38ХА, Х18Н9Т, 12Х18Н9Т, 13Х11Н2В2МФ, 1Х12Н2ВМФ. Фланец данного изделия служит для соединения методом сваривания. Он расположен на прямом штуцере тройника и имеет один боковой срез. Толщина фланца в зависимости от размеров изделия может составлять 1,5 и 2,5 мм. Диаметр фланца может составлять от 22 до 65мм. При этом расстояние от оси отверстия до торцовой поверхности среза исполняется от 8 до 25 мм.
Тройник фланцевый несимметричный для соединений трубопроводов по внутреннему конусу, изготовленный по ГОСТ 16062-70 является равнопроходным. Минимальный номинальный наружный диаметр присоединяемых труб составляет 6мм, максимальный - 38мм. Диаметр проходного отверстия от 4 до 36 мм. Резьба метрическая, выполнена на всех штуцерах. Диаметр резьбы может быть от М14 до М48. Шаг резьбы не зависит от ее диаметра и составляет 1,5. Ширина горловины прямого штуцера без фланца и бокового штуцера в зависимости от размеров детали варьируется в пределах 9 - 13мм.
Расстояние от оси отверстия бокового штуцера до торцовой поверхности прямого штуцера, на котором расположен фланец, меняется в зависимости от размеров изделия от 40 до 70мм, при этом фланцевый патрубок может быть изготовлен длиной от 25 до 33мм. Расстояние от оси отверстия бокового штуцера до торцовой поверхности прямого штуцера без фланца меняется в зависимости от размеров изделия и составляет 21 - 42мм. Номинальная масса 100 шт. изделий изготовленных из углеродистой стали составляет от 5,2 до 64,25кг.
Литштамп-по.рф реализует тройник фланцевый несимметричный для соединений трубопроводов по внутреннему конусу, изготовленный в соответствии со стандартом ГОСТ 16062-70, собственного производства. По требованию заказчика Литштамп-по.рф изготовит тройники фланцевые для соединений трубопроводов по предоставленным чертежам, а также из необходимого материала. Любые необходимые партии данного изделия будут изготовлены в максимально короткий срок, при этом цена на данную продукцию будет минимальной.
