Для ответвления труб от магистрального трубопровода используют крестовины. В зависимости от типа соединения крестовины могут быть сварными, резьбовыми и фланцевыми. Конструктивно данное изделие представляет собой четыре штуцера соединенные между собой под определенным углом, тем самым образуя корпус. В зависимости от метода изготовления, крестовины могут быть штампованными или сварными. В качестве материала изготовления данных изделий в основном применяют углеродистую сталь, но в зависимости от рабочей среды детали возможно использование легированных сталей, жаропрочных, жаростойких сталей, чугуна, алюминиевого сплава или бронзы.
По конструкции крестовины могут быть проходными (с одинаковым диаметром выходных отверстий) или переходными (с разными диаметрами выходных отверстий). Крестовина может разветвлять трубопровод в разных направлениях. Наиболее традиционными считаются крестовины с соединением штуцеров под углом 90 градусов, которые лежат в одной плоскости. Применяются также крестовины, штуцеры которых находятся под разными углами и в разных плоскостях.

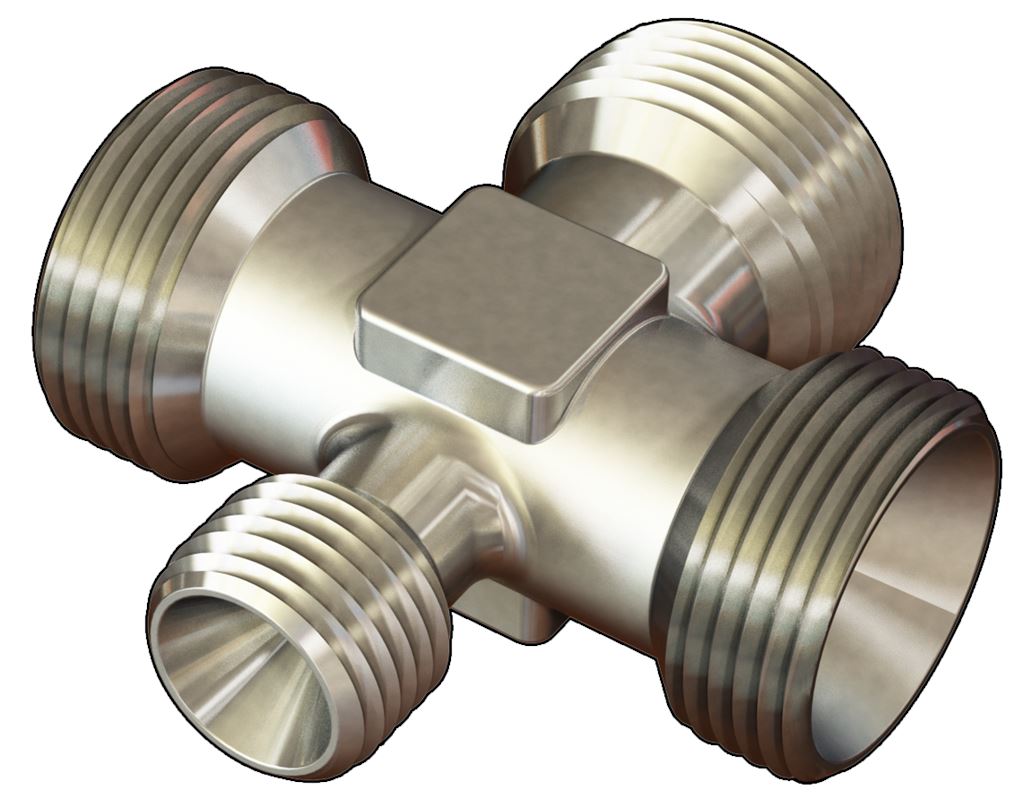

Крестовины переходные с диаметром резьбы 14 мм на одном штуцере для соединений трубопроводов по внутреннему конусу изготавливаются в соответствии со стандартом ГОСТ 16068-70. Конструктивно данная крестовина представляет собой четыре штуцера соединенных между собой под прямым углом в одной плоскости. Данное изделие имеет один штуцер с резьбой М14, шаг 1,5. Размеры штуцера не меняются в зависимости от размеров изделия. Диаметр проходного отверстия этого штуцера составляет 4мм. Расстояние от пересечения осей входных отверстий до торцевой поверхности штуцера в зависимости от размеров детали может быть от 24 до 38мм. Диаметр горловины - 10мм. Длина нарезанной резьбы - 9мм.
Также, крестовина переходная, изготовленная по ГОСТ 16068-70, имеет три штуцера с одинаковым проходным отверстием, диаметр какого в зависимости от наружного диаметра присоединяемых труб составляет от 10 до 36мм. Номинальный наружный диаметр присоединяемых труб может быть от 12 до 38мм. Данные штуцеры имеют резьбу от М20 до М48, при этом шаг не зависит от ее диаметра и составляет 1,5. Длина нарезанной резьбы - от 9 до 13мм. Диаметр горловины - от 15 до 43мм. Межторцовое расстояние штуцеров может меняться от 48 до 85мм. На пересечении осей отверстий крестовины должна быть выполнена площадка под клеймение. Площадка имеет форму квадрата с размером стороны от 10 до 30мм. Масса 100 штук изделий изготовленных из углеродистой стали составляет от 7,1 до 27,5кг.
Предприятие Литштамп-по.рф реализует крестовины переходные с диаметром резьбы 14 мм на одном штуцере для соединений трубопроводов по внутреннему конусу, выполненные в соответствии со стандартом ГОСТ 16068-70, собственного производства. Предприятие выпускает только высококачественную продукцию, отвечающую всем необходимым стандартам. По требованию заказчика Литштамп-по.рф изготовит крестовины переходные для соединений трубопроводов по внутреннему конусу по предоставленным чертежам, а также из любого необходимого материала.
